SHANLING EH90 teljesen szimmetrikus R2R DAC és fejhallgató-erősítő

Csúcskategóriás R2R DAC és fejhallgató-erősítő

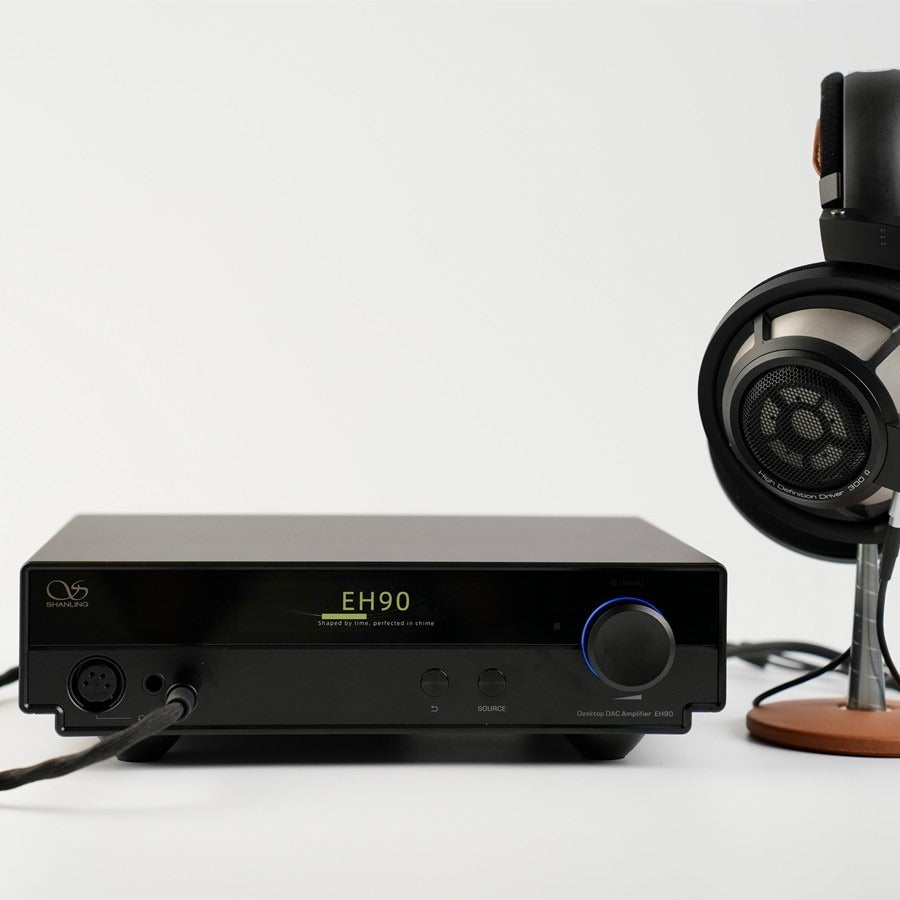

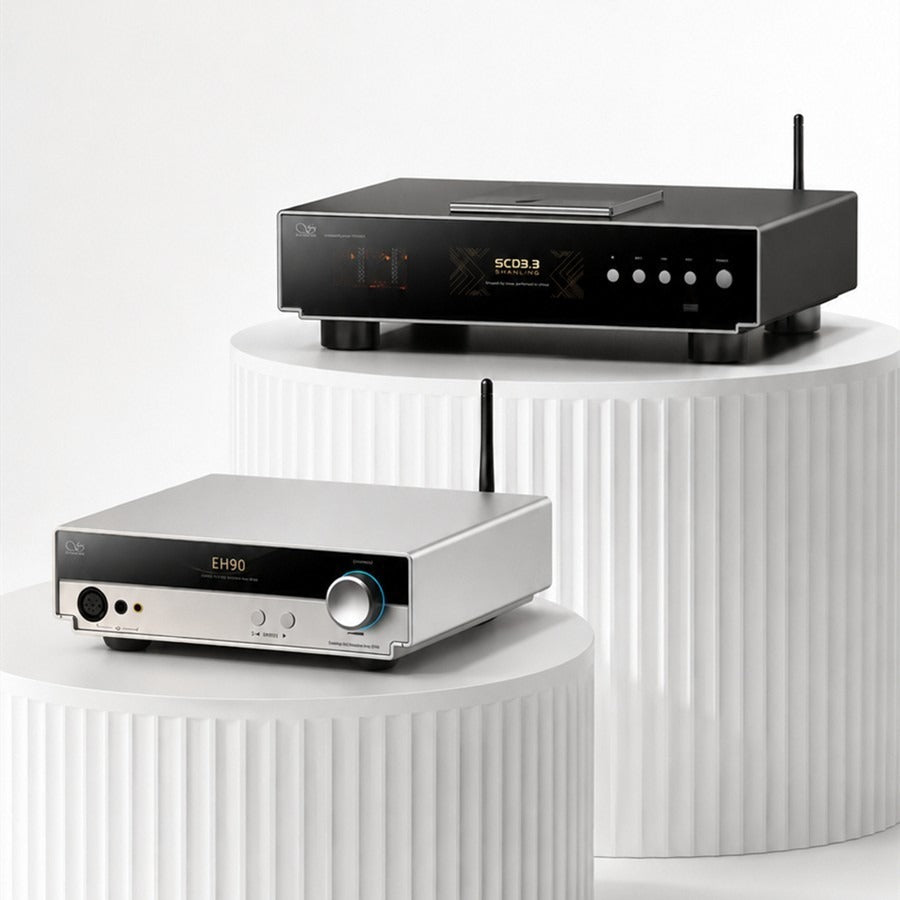

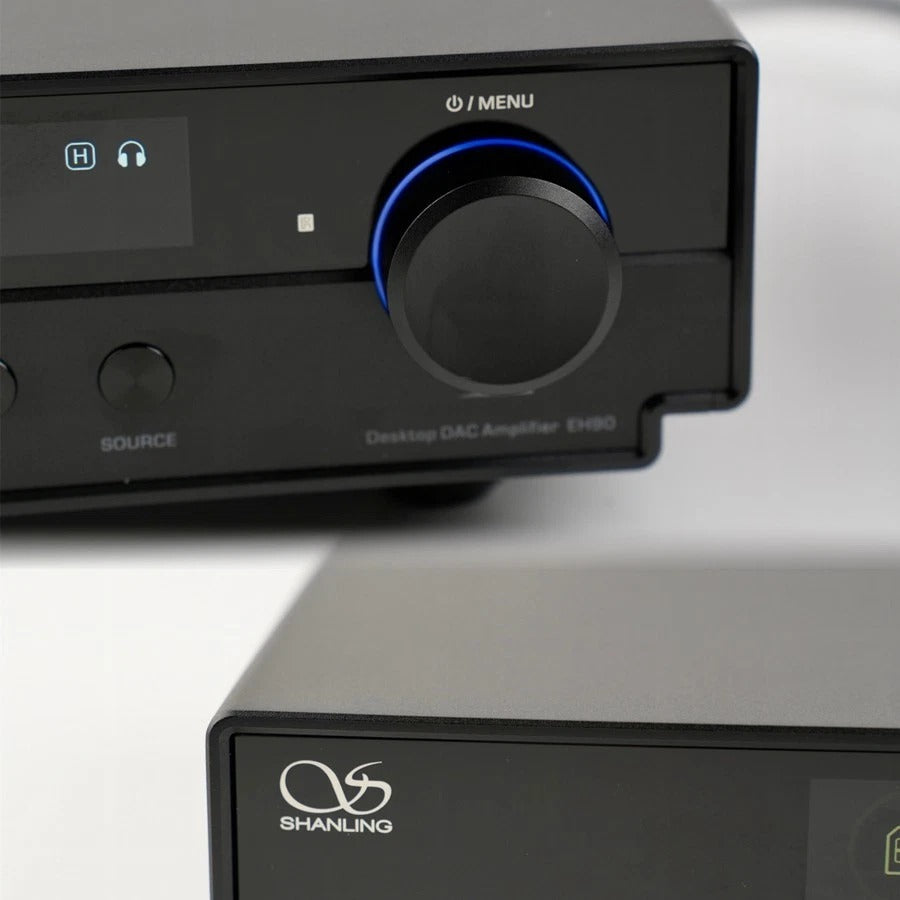

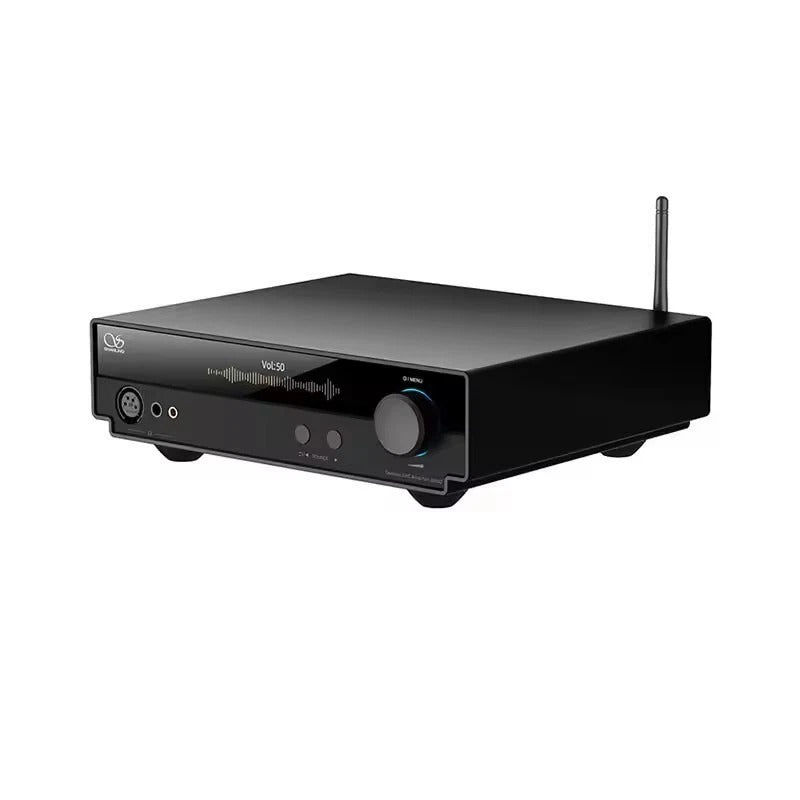

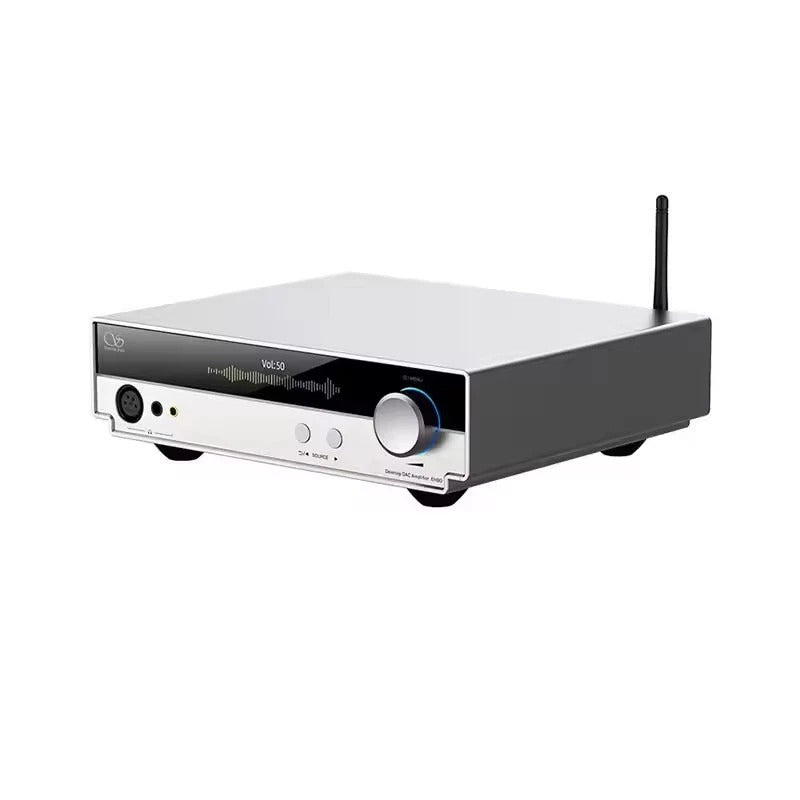

A Shanling EH90 asztali R2R DAC és teljesen szimmetrikus fejhallgató-erősítő, amely a Shanling csúcskategóriás, házon belül fejlesztett R2R átalakítójára épül. A vállalat SCD3.3 SACD-lejátszóját követi mind a hangminőségre vonatkozó ambíciók, mind a kialakítás terén: a 90-es sorozat készülékháza repülőgépipari minőségű alumíniumból készült, homokfúvott, eloxált felületkezeléssel és nagy szilárdságú edzett üveg előlapjával. A panorámás, 4,8 hüvelykes színes kijelző a lejátszási információkat és a közvetlen beállítási hozzáférést jeleníti meg, a készülék mérete pedig 230 × 280 × 83,1 mm, tömege körülbelül 3,7 kg. Fekete és ezüst színben kapható, távirányítóval együtt.

Csúcskategóriás Pro R2R DAC-architektúra

A Delta-Sigma átalakító helyett az EH90 egy 24 bites, diszkrét R2R-létrát használ, amely 0,01%-os tűrésre párosított 212 ellenállásból épül fel. A Shanling 19 bites architektúrát kombinál 4 bites kompenzációs kóddal és egy kisegítő push-pull differenciáláramkörrel. Mivel az R2R-átalakítás nem alkalmaz digitális modulációt és túlmintavételezést - a PCM-jelet közvetlenül osztja fel -, a jelút rövidebb marad, a torzítás pedig alacsonyabb. A Shanling megfogalmazása szerint az eredmény az R2R-hez társított analóg karakter, énekhangtextúra és természetesen lágy hangkarakter, nagy felbontással és részletességgel párosítva.

Teljesen diszkrét fejhallgató-erősítő MOSFET kimenettel

Az erősítő fokozata teljesen diszkrét felépítésű, és kifejezetten az R2R DAC-hoz fejlesztették, a transzparens hangzást az R2R természetes karakterével ötvözve. A bemeneti fokozatban JFE2140DSGR JFET-ek, a kimeneti fokozatban pedig IRF530N és IRF9530N MOSFET-ek dolgoznak. Ez a kombináció nagy kimeneti áramot biztosít, a terhelések széles tartományában stabil marad, és a Shanling szerint természetes hangzást kínál. Két erősítési szint áll rendelkezésre, így az érzékeny fülbe helyezhető fülhallgatóktól a nagy méretű, igényes fejhallgatókig különféle eszközökhöz illeszthető.

Akár 5,2 W szimmetrikus kimeneti teljesítmény

A szimmetrikus kimeneteken az EH90 nagy erősítés mellett akár 5200 mW + 5200 mW teljesítményt biztosít 32 Ω-on, 300 Ω-on pedig 575 mW + 575 mW-ot - ez a legigényesebb, teljes méretű fejhallgatókhoz is elegendő, és az impedanciától vagy a terheléstől függetlenül stabil. Az egyvégű 6,35 mm-es kimenet kis erősítés mellett 295 mW + 295 mW-ot, nagy erősítés mellett pedig 1320 mW + 1320 mW-ot kínál 32 Ω-on. A THD+N értéke a kimeneteken 32 Ω-on 0,003%, a jel-zaj viszony egyvégű csatlakozásnál 117 dB, szimmetrikus csatlakozásnál pedig 120 dB, míg a csatornaelválasztás rendre 70 dB és 95 dB.

Fejhallgató-, előerősítő- és vonalkimenetek

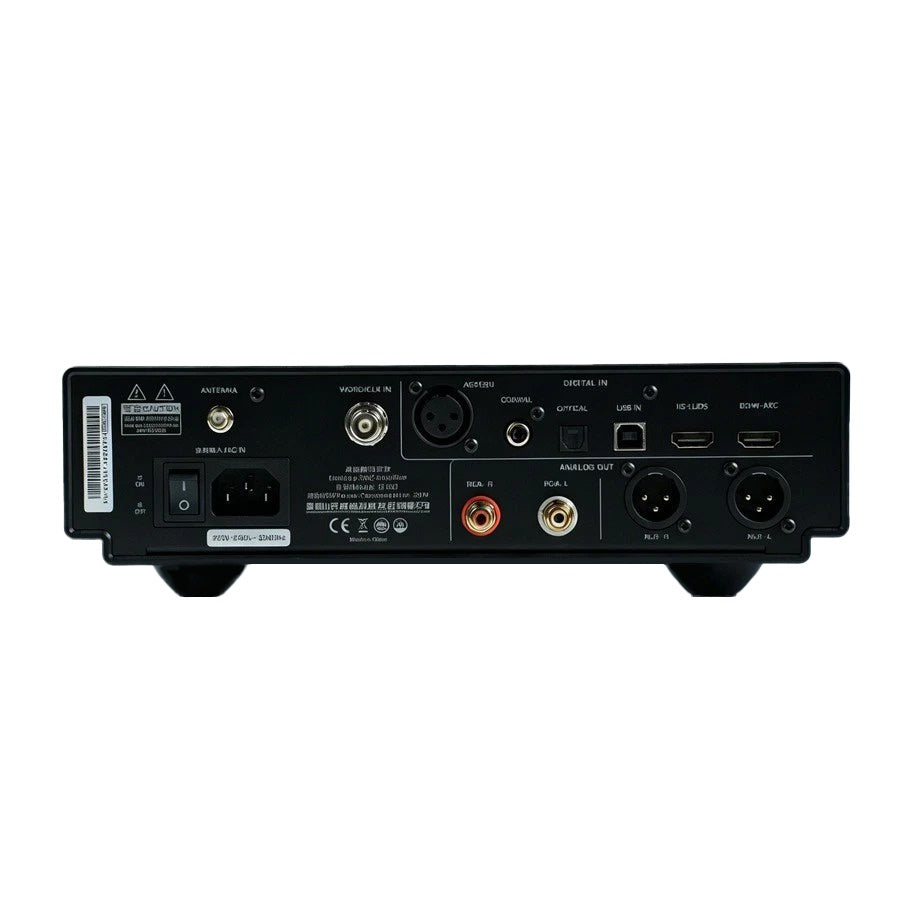

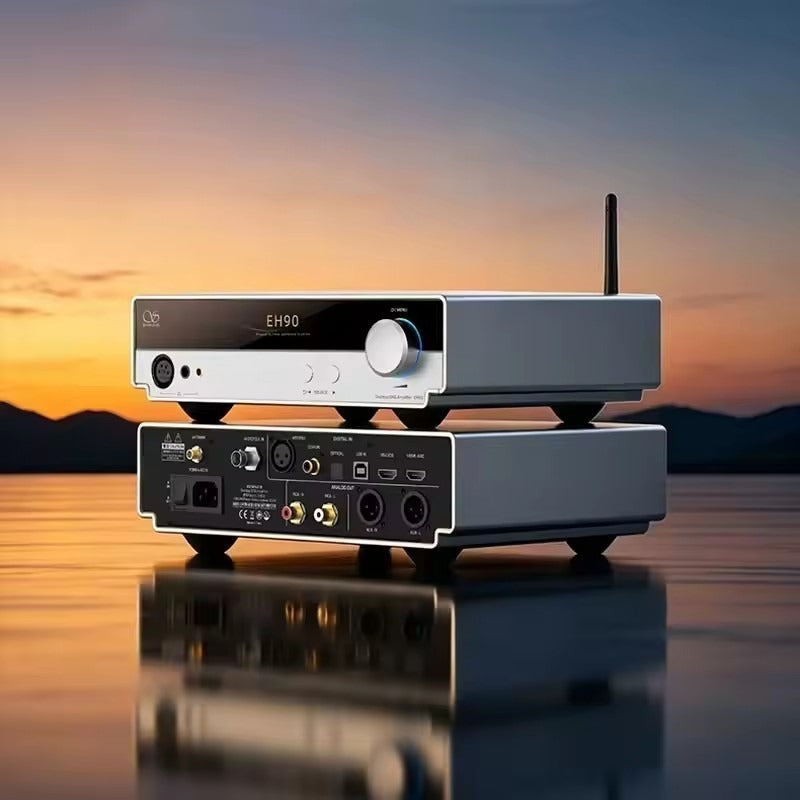

A fejhallgató háromféleképpen csatlakoztatható: 6,35 mm-es aszimmetrikus, 4,4 mm-es szimmetrikus és 4 tűs XLR szimmetrikus csatlakozással. Rendszerépítéshez az EH90 RCA aszimmetrikus és XLR szimmetrikus analóg kimeneteket is biztosít vonalkimeneti és előerősítő móddal, így közvetlenül meghajthat aktív hangsugárzókat vagy teljesítményerősítőt - az RCA-kimenet névleges szintje 2,5 V, az XLR-kimeneté pedig 5 V.

Digitális bemenetek, HDMI ARC, I2S és Bluetooth

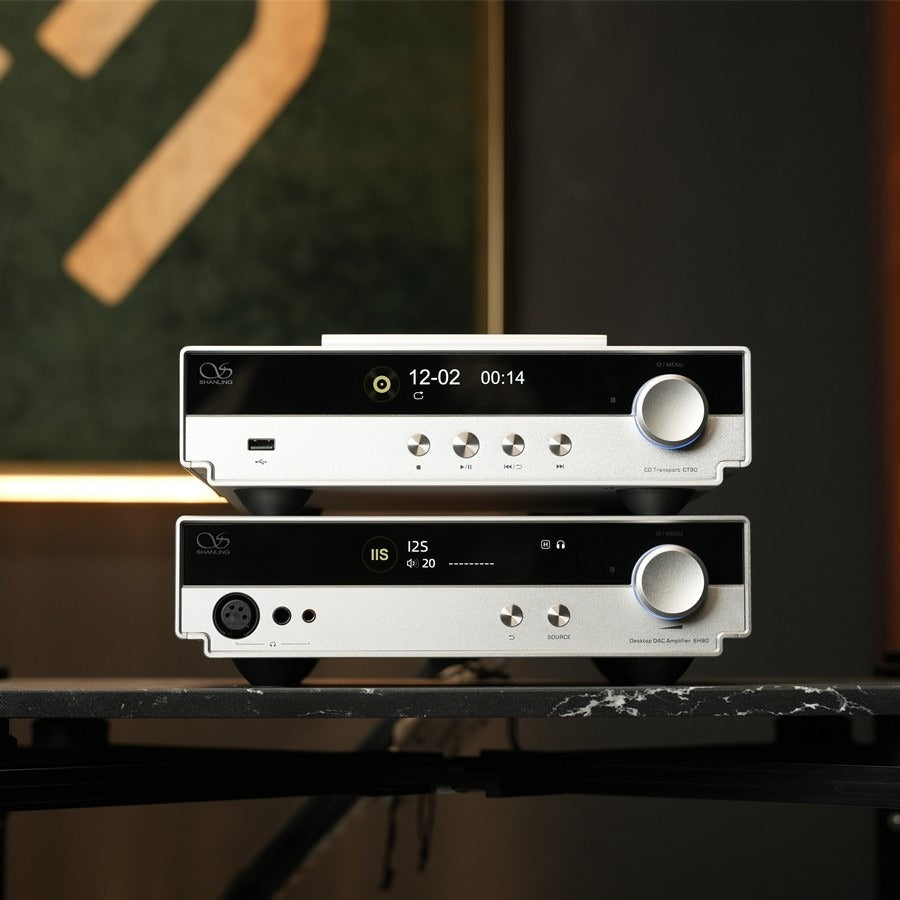

A csatlakoztathatóság USB-, optikai, koaxiális, AES/EBU-, I2S- és HDMI ARC-bemenetet foglal magában. Az USB- és I2S-bemenet legfeljebb 768 kHz/32 bites PCM-et és DSD512-t fogad, míg az optikai, koaxiális, AES/EBU- és HDMI ARC-bemenet legfeljebb 192 kHz/32 bites PCM-et támogat. Az I2S-bemenet FPGA-támogatású, és 10 különböző kábel-tűkiosztási szabványt támogat, így az EH90 a forráskészülékek széles választékával kompatibilis - a Shanling külön kiemeli a CT90 CD-meghajtóval való párosítást. A HDMI ARC-bemenet lehetővé teszi, hogy egy tévé vagy projektor egyetlen HDMI-kábelen keresztül jelet küldjön az EH90-nek, a Bluetooth 5.4 pedig LDAC, aptX Lossless, aptX Adaptive, aptX HD, aptX, AAC és SBC kodekekkel rendelkező vevőmódot kínál.

Kettős tápegység és külső órajel támogatása

A tápellátás kettős tápegység-kialakítást alkalmaz: egy egyedi, 35 W-os lineáris transzformátort az analóg és Hi-Fi áramkörökhöz, valamint egy különálló, 10 W-os digitális tápegységet, amely javítja az üzemi és az audioáramkörök közötti leválasztást, így alacsonyabb zajszintet biztosít. A szűrés válogatott, összesen több mint 12 000 µF kapacitású kondenzátorokat használ. Az EH90 saját, nagy pontosságú és stabil kvarcoszcillátorokkal is rendelkezik, a WORD/CLK bemenet pedig 44,1 kHz-es vagy 10 MHz-es külső referencia-órajelet fogad a még pontosabb időzítés érdekében.

Műszaki adatok

• Modell: SHANLING EH90
• Terméktípus: Teljesen szimmetrikus R2R DAC és fejhallgató-erősítő (asztali)
• DAC: Shanling Pro R2R, 24 bites diszkrét R2R-modul
• R2R-ellenálláshálózat: 212 × 0,01%-os precíziós ellenállás; 19 bites architektúra + 4 bites kompenzációs kód; segéd push-pull differenciáláramkör
• Fejhallgató-erősítő: Teljesen diszkrét MOSFET - JFE2140DSGR JFET-bemeneti fokozat, IRF530N + IRF9530N kimeneti fokozat
• Erősítés: Két állítható erősítési beállítás (alacsony / magas)
• Kijelző: 4,8 hüvelykes színes kijelző
• Fejhallgató-kimenetek: 6,35 mm-es aszimmetrikus; 4,4 mm-es és 4 tűs XLR szimmetrikus
• Analóg kimenetek: RCA és XLR (vonalkimeneti / előerősítő mód)
• Digitális bemenetek: USB, optikai, koaxiális, AES/EBU, I2S (FPGA-támogatással, 10 tűkiosztás), HDMI ARC
• Bluetooth: 5.4 — LDAC / aptX Lossless / aptX Adaptive / aptX HD / aptX / AAC / SBC
• Külső órajelbemenet: WORD/CLK BNC, 44,1 kHz / 10 MHz kompatibilis
• Támogatott formátumok (USB): PCM legfeljebb 768 kHz/32 bit, DSD512
• Támogatott formátumok (IIS): PCM legfeljebb 768 kHz/32 bit, DSD512
• Támogatott formátumok (optikai/koaxiális/AES/HDMI ARC): PCM legfeljebb 192 kHz/32 bit
• Tápegység: 35 W-os egyedi lineáris transzformátor + 10 W-os dedikált digitális tápegység; több mint 12 000 µF szűrés
• 6,35 mm-es kimeneti teljesítmény (kis erősítés): 295 mW + 295 mW @ 32 Ω; 30 mW + 30 mW @ 300 Ω (THD+N <1%)
• 6,35 mm-es kimeneti teljesítmény (nagy erősítés): 1320 mW + 1320 mW @ 32 Ω; 140 mW + 140 mW @ 300 Ω (THD+N <1%)
• 6,35 mm-es frekvenciaátvitel: 20 Hz–45 kHz (–0,2 dB, OS)
• 6,35 mm-es THD+N: 0,003% @ 32 Ω
• 6,35 mm-es csatornaelválasztás: 70 dB
• 6,35 mm-es jel-zaj viszonya: 117 dB
• 6,35 mm-es zaj: 111 dB (2,8 µV)
• 6,35 mm-es kimenet impedanciája: 0,3 Ω
• 4,4 mm-es/XLR kimeneti teljesítmény (kis erősítés): 1170 mW + 1170 mW @ 32 Ω; 125 mW + 125 mW @ 300 Ω (THD+N <1%)
• 4,4 mm-es/XLR kimeneti teljesítmény (nagy erősítés): 5200 mW + 5200 mW @ 32 Ω; 575 mW + 575 mW @ 300 Ω (THD+N <1%)
• 4,4 mm-es/XLR frekvenciaátvitel: 20 Hz–45 kHz (–0,2 dB, OS)
• 4,4 mm-es/XLR THD+N: 0,003% @ 32 Ω
• 4,4 mm-es/XLR csatornaelválasztás: 95 dB
• 4,4 mm-es/XLR jel-zaj viszonya: 120 dB
• 4,4 mm-es/XLR-zaj: 109 dB (3,6 µV)
• 4,4 mm-es/XLR-kimenet impedanciája: 0,6 Ω
• Előerősítő RCA-kimenet: Szint: 2,5 V; 20 Hz–45 kHz (–0,2 dB, OS); THD+N: 0,003% @ 32 Ω; jel-zaj viszony: 116 dB; kimeneti impedancia: 100 Ω
• Előerősítő XLR-kimenet: Szint: 5 V; 20 Hz–45 kHz (–0,2 dB, OS); THD+N: 0,003% @ 32 Ω; jel-zaj viszony: 118 dB; kimeneti impedancia: 200 Ω
• Méretek (talppal együtt): 230 × 280 × 83,1 mm (mélység × szélesség × magasság)
• Tömeg: 3,7 kg
• Tápellátás: 100 V vagy 220 V, régióhoz kötött
• Színek: Fekete, ezüst

A csomag tartalma

• Tápkábel
• Bluetooth-antenna
• Távirányító
• USB-kábel
• Kézikönyvek
